Servis Mesin cuci polytron PAW 7005.

Mesin cuci satu tabung type PAW.7005 yang sedang saya tangani kali ini mengalami kerusakan pada panel instrument-nya yakni progamnya error atau loncat tidak sesuai urutan langkah dari program yang seharusnya.

zenntronic/mesin cuci/img.

Masalah mesin cuci satu tabung polytron yang error programnya juga pernah saya ulas sebelumnya kerusakanya juga pada modul panel depan bisa dilihat disini.

Kerusakan pada modul yang notabene jika mengalami kerusakan harus mengganti dengan satu set yang baru, yang harganya cukup membuat orang menjadi lemes bagi kebanyakkan yang mereka ekonominya pas-pasan.

Tapi bagi mereka yang berkantong tebal mungkin tidak terlalu  masalah.

Berangkat dari rasa penasaran saya, kemudian modul yang rusak tadi saya lepas saya amati dulu apakah memang benar adanya rusaknya harus ganti total satu set dengan yang baru,

atau mungkin ada masalah lain yang membuat program menjadi error, dengan tanpa mengganti dengan satu set modul yang baru.

Saya hanya berpikir sederhana saja , kerusakan atau akibatnya bisa saja sama tapi penyebabnya tentu bisa berbeda serta banyak faktor , oleh karena itu saya coba cari permasalahanya atau penyebabnya dulu kenapa program menjadi error.

Saya angkat pcb dari tempatnya dengan hati-hati. kemudian angkat pelan pelan silicon siel yang menutupi pcb modul, silicon tadi fungsinya untuk melindungi modul dari air. Setelah semuanya terlihat lalu saya tes dengan teg dan dan mengukur keluaran teg ke bagian- bagian diantaranya:

(1) ke Motor listrik.

(2) ke injeksi pump/water inlet valve.

(3) ke drain valve.

(4) ke safety switch.

(5) water adjust switch/level switch.



Ada titik terang ketika mengukur teg keluaran ke pompa water inlet valve,

Resistor pada triac ada yang putus.

Mudah- mudahan ini biang keroknya,

resistor saya ganti dengan nilai yang sama.

Lalu pengetesan lagi, modulpun diperkirakan sudah tidak error lagi.

setelah pengetesan diperkirakan bisa lalu pasang lagi ketempatnya dan tidak lupa cor dengan silicon kembali lalu dites menggunakan beban mesin langsung.

Dan sambil untuk coba nyuci baju sekalian , langkah awal sampai akhir sudah tidak ngacak lagi.

zenntronic/module/img.

Alhamdulillah......kalau sudah rejeki tak kemana.

Tv Panasonic TC20z88.ja mati protek.

Tv panasonic dengan type diatas menggunakan ic croma TDA 9381 dan untuk power suply-nya memakai STR W6654. datang dalam keadaan rusak terprotek , lampu led berkedip terus merah kehijau lalu kembali merah lagi.

Kerusakan serupa pernah juga saya ulas pada postingan terdahulu yakni bisa dilihat di zenntronic:perbaikan tv panasonic terprotek.

seperti biasa untuk memulai perbaikannya yang pertama melumpuhkan proteknya dahulu baru dilanjutkan kepengecekkan yang lainnya.

36 (eht) ,juga resolder lalu ketitik protek sensor teg 180v yakni D403, sensor B+ pada D520, dan D511 untuk sensor teg heater.

dalam pengecekkan ditemukan sensor teg heater dalam keadaan bocor atau rusak.

sekalian penggantian elco filter untuk 5v.juga tidak ketinggalan .

Setelah komponen diganti lalu tv dicoba dan Alhamdulillah sudah tidak protek lagi. tapi ketika tv distart hidupnya masih lambat , maka naikkan teg screen sedikit
tv bisa normal kembali.

Alhamdulillah.......tidak berlarut-larut nih kerjaanku jadinya.

Kalau sudah rejeki memang tak kemana.

Problem tv dan solusinya Bag.2

Problem tv dan solusinya pada postingan kali ini merupakan lanjutan dari postingan saya yang sebelumnya yakni di zenntronic:Problem tv dan solusinya.bagian pertama.

Dan catatan pada bagian kedua ini masih sama mengenai cara cepat menganalisa kerusakan pada tv CRT dapat dilihat dibawah ini:

(1) Tv Goldstar soundmax.
Prob: hanya standby led kedip-kedip.
Solusi: D RU2K rusak/ganti bisa pakai D in 4007. Lokasi pada area STR 6707.
sekalian ganti C330 470/35v dengan yang baru.

(2) Tv Goldstar/LG.
Prob: Jika distart tv hidup tidaklama mati sendiri.
Solusi: ganti elco horisontal 10uf/100v.

(3) Goldstar.
Prob:tidak ada suara dan tuning tidak berhenti.
Solusi: Periksa Q6 c3198.

(4) Goldstar CF 14D20.
Prob: warna kadang hilang.
Solusi: cek /ganti R basis Q07.

(5) Goldstar CF 14D20.
Prob: dihidupkan led nyala lalu mati lagi.
Solusi: cek pin 9 str 6707, FR 1 ohm, ZD803 9v1.

(6) Goldstar CF 14D22.
Prob: standby led berkedip.
Solusi: ganti Dz 6v8 bag PSU, cek ic SE 110.

(7) Goldstar/LG.

Prob: distart kembali kestandby lagi.

Solusi: ganti elco drive horisontal.

(8)Goldstar S max. (TDA 8690).

Prob: gambar tidak ada warna.

Solusi: ganti condensator keramik pin 11. Ic.

(9)Tv goldstar/LG.

Prob: teg ngedrop pum up.

Solusi: cek ic SE 110/115 , opto couple PC 817.

(10) Tv goldstar/LG.

Prob: gambar dan suara tidak ada tapi OSD bagus.

Solusi: cek ic switch AV/Tv 7222.

(11)Tv goldstar/LG.

Prob: B+ drop tv tidak bisa hidup.

Solusi: ganti elco B+ 220uf/160v, 100uf/160v.

(12) Tv goldstar/LG.ic TA 8690AN.

Prob: layar hanya nyetrip.

Solusi: cek reg 7809 untuk vcc ic vert TA8445K pin nomer 1.

(13)Tv goldstar/LG. ic program GS 8334-09C.

Prob: Suara bisu.

Solusi: Tr C3198.rusak bisa diganti juga dengan C1815.

(14) Tv golstar/LG.

Prob: OSD no, layar  Blank atas saja.

Solusi: Ganti C709  330uf/50v.

(15) Goldstar dengan STR 6707.

Prob: STR 6707 rusak.

Solusi: ganti STR atau modif dengan Tr D2498.pin 123=C E B.

Problem Tv dan solusinya .

  Posting kali ini saya akan mengulas tentang problem-problem pada tv CRT dan solusi perbaikannya yang terangkum dalam sebuah catatan.
  Problem tv dan solusinya ini meliputi berbagai merk dan model tv yang umum dipakai dirumah tangga dan mungkin masih ada dipasaran.

Pada umumnya teknisi electronic tv dalam menangani problem memastikan dulu teg B+ nya sudah benar atau masih ada masalah, maka sangat penting untuk mengukur teg B+ pada pesawat televisi yang sedang ditangani sebelum melangkah ke masalah selanjutnya.

Adapun cara mengukur titik-titik teg B+ sebagai berikut:
Kabel (-) hitam multi tester selipkan keground pada tabung CRT. lalu kabel(+) merah multitester ke titik-titik sbb:
Teg 300v pada pin (+) elco besar .
Teg 180v pada pin (+) elco 250v.
Teg B+ FBT 110v , 130v pada FBT.
Teg 12v pada pin 3 ic reg 7812.
Teg 5v pada pin 3 ic reg 7805.

  Dibawah ini adalah kumpulan atau catatan  cara cepat menganalisa problem tv serta solusinya
adalah sebagai berikut;

(1) Tv Polytron 123.
Prob: gambar kurang naik, tulisan iklan pada layar bagian bawah hilang separoh.
Solusi: masuk servis mode adjust H-shift nilai turunkan dan sesuaikan.

(2) Tv Polytron 123.
Prob: distart gambar lambat munculnya tidak tentu waktunya.
Solusi: ganti elco drive osc hor.

(3) Tv Polytron PN20123K.
Prob: tv distart hidup lalu mati lagi.
Solusi: mengganti ic 4558 dekat penguat vert tv bisa normal kembali.

(4) Tv Polytron PN14 123AG.
Prob: tidak bisa start, osc horisontal tidak ada, tapi vcc ada atau bagus.
Solusi: mengganti ic TDA 8841 tv bisa normal lagi.

(5) Tv Polytron GM1483.
Prob: OSD tidak ada.
Solusi: mengganti D 732 dan R723 tv bisa normal lagi.

(6) Tv Polytron minimax 21.
Prob: susah start kadang bisa kadang tidak.
Solusi: ganti elco reg yang ke drive hor 100uf/100v.

(7) Polytron DM143031.
Prob: start lambat dan lebar layar kurang.
Solusi: ganti elco c514=330uf/35v, c518=100uf/35v, c515=680/560pf, R511=5k, R517=15k.

(8) Digitec DM 143031A.
Prob: distart gambar putih polos, sw panel depan tidak berfungsi.
Solusi: cek teg 22v dan 12v drop atau tidak. cek juga R 557/330 ohm.

(9) Polytron 20 125.
Prob: standby tidak bisa distart.
Solusi: ganti elco osc hor , filter 5v ic 7805.

(10) Digitec sumo 2042 DW.
Prob: hanya garis horisontal.
Solusi: tr reg D 1885.

Perbaikan Tv Sharp ada gambar tidak ada suara.

Tv Sharp type 51DXF200. giliran yang nongkrong dimeja kerjaku dengan keluhan sang empunya  tv-nya jika habis dimatikan dalam jeda waktu yang lama kalau dihidupkan lagi tv menjadi bisu alias ada gambar tapi tanpa suara, tapi jika tv disetel terus lama kelamaan suaranya bisa keluar lagi.

 Problemnya selalu begitu setiap awal dihidupkan akan bisu kalau tv habis dimatikan dalam waktu yang lama.

Gbr.tv sharp 51DXF200.

Tv sharp ini memakai Fbt.Jf 0501-32601. Tr horisontal TT 2140.

Ic sound AN17820B.

Vertikal menggunakan AN15525.

  Sesuai keluhan tv ini langkah pemeriksaan saya mulai dari blok audionya, dimana bagian yang terkait yakni:

(1)memeriksa apakah sistim opt tv yang digunakan sudah benar (B/G).

(2)memeriksa sepeaker.
(3) Memeriksa micro control tv dengan tes vol dari remot control.
(4) mengetes dengan inputan AV dengan CD atau DVD, untuk memastikan kerusakan pada tv dan SIF tv.
(5) memeriksa jalur audio dari ic, connector,sampai ke speaker, tidak lupa resolder.
(6) jika tersedia plug headpone coba masukkan jack berulang-ulang.
(7) serta yang tidak kalah pentingnya yakni memeriksa  elco filter untuk vcc Ic soundnya.

Adapun masalah tv yang sedang saya tangani diatas, bermasalah pada elco filter vcc ke ic sound dan filter 9v nya.
serta banyak solderan yang retak. Setelah penggantian komponen dan resolder ulang tv kemudian dicoba dites lagi, setelah dites tv coba dimatikan dalam waktu yang lama dulu, dan setelah dianggap cukup hidupkan lagi ternyata tv nggak bisu lagi, tv sudah normal kembali.

Kemudian setelah selesai tvpun diambil yang punya sambil saya bilang; nanti malam setelah selesai nonton coba tv dimatikan dan pagi-pagi coba dihidupkan lagi, kataku sambil meyakinkan tentang tvnya itu.

Kini satu lagi kerjaanku sudah kelar..

dan bisa melanjutkan yang lainnya.

Alhamdulillah........kalau sudah rejeki tak akan kemana.

Perbaikan tv Goldstar 25 inch layar menyempit.

  Kedatangan tv goldstar 25" dengan keluhan kerusakan lebar layarnya kurang alias menyempit , setelah tutup belakang saya buka weh-weh ternyata mesin aslinya tv goldstar ini sudah diganti dengan mesin tv cina merek wonder dengan ic tunggal 8895-7E P3.

  Pertama saya cek B+ nya ternyata oke-oke saja, saya periksa capasitor milar yang aslinya 912J/1600v dua buah rupanya sudah diparalel atau ditambah satu capasitor millar, jumlahnya menjadi tiga.
Kemudian coba saya lepas dulu capasitor milar tambahan tadi dan tv saya hidupkan lagi ternyata pengaruhnya cuma sedikit sekali. Lalu masuk keservice mode adjust H-size sampai mentok tapi masih saja kurang lebar kira-kira 2cm kekanan dan kiri. Lalu ambil kabel dan melilitkan 4-16 lilitan keferit fbt untuk kabel yang ke yoke horisontalnya.
Melilitkan kabel yoke hor.sesuai arah dan jumlah yang dibutuhkan.

Dirkembalikanya capasitor milar kenilai aslinya dengan tujuan agar transistor horisontal tidak cepat panas, dan membuat teg.heater turun.

hal ini pernah saya ulas pada postingan saya terdahulu bisa dilihat zenntronic :cara memasang mesin tv cina pada tabung tv 20 inch.
Kecenderungan untuk melilitkan kabel hor. karena salah satu pertimbangannya jika kerja tr hor. cepat panas ada kemungkinan bisa memperpendek umur tr tersebut, dan juga teg.heater yang turun bisa mengganggu brigtnes sehingga tv terlihat jadi redup karena pencahayaan yang nilainya menurun.

Pekerjaanku sudah kelar dua-duanya sekaligus......lho kok dua-duanya ya, ...ya iyalah...kan perbaikan tv goldstar 25" + tv cina...hehehe........
Ya sudahlah...
Alhamdulillah.......kalau sudah rejeki tak akan kemana.

Data pin flyback tv CRT.

Gbr.Flyback.01

Flyback tv CRT kalau disebutkan satu persatu banyak sekali typenya, disini akan saya bahas sebagian saja karena sistim kerja dari flayback transformator(FBT) pada garis besarnya sama. Fbt atau disebut juga LOPT Line Output Transformator, Fbt ini dalam pesawat Tv CRT berfungsi untuk menghasilkan tegangan ekstra tinggi dan juga untuk mengeluarkan tegangan rendah diantaranya teg.video 180v, teg.horisontal , vertikal, ABL,heater.

 pada kesempatan ini saya akan membahas bagian pin atau data kaki pada flayback. Pada flyback yang berlainan type jumlah pin bisa saja sama, tapi fungsi dari setiap  pinnya nilainya berbeda. Maka jika mengganti FBT dianjurkan dengan type yang sama.

 Lalu bagaimana jika part pengganti tidak bisa didapat, alternatifnya adalah:  (1):mengganti dengan persamaan dari type lain yang nilainya mendekati.

 (2):mengganti dengan yang data nilai juga fungsi pinnya sama dengan yang dibutuhkan tapi nomor urut pin beda.

 Catatan: Jika mengganti Fbt dengan alternatif yang kedua yang perlu diperhatikan adalah dengan menyesuaikan instalasinya pada main board atau dengan kata lain dimodifikasi. Untuk hal ini jika tidak benar-benar faham dengan FBT, lebih baik dibawa ke yang lebih tahu.        Mengganti fbt bukan untuk coba-coba karena bisa mengakibatkan kerusakan yang lebih parah, bahkan fatal!.

 Untuk memudahkan pengerjaannya tandai atau urutkan pin Fbt lebih dulu. Adapun urutan Pin yang umum digunakan yakni searah jarum jam, nomer satu di mulai dari kiri kekanan.

Gbr.pin Fbt.02.

Saya ambil contoh data pin dari Fbt.adalah sbb :
FBT.154-177B :
C-180v-B+-Gnd-16v-24v-40v-Abl-Htr-Afc.

FBT.Bsc 25-1055:
C-B+-180v-Gnd-Nc-Abl-Htr-Nc-Afc.

FBT.Fcm 2015 HE.
Fcm 14A032.
Fck 14A006.
C-B+-Abl-24v-Htr-16v-180v-Gnd-Nc-Abl.

FBT.154-177E.
154-064P.
C-180v-B+92v-Bost.125v-24v-12v-Grd-Abl-Htr-Afc.

Data transistor Horisontal.

Data transistor horisontal dan alternatif pengganti jika code yang dicari susah atau tidak bisa didapatkan.
   Jika ingin mengganti transistor horisontal dengan code lain atau persamaan, ada hal-hal yang perlu diperhatikan yaitu: Karakteristik dari transistor pengganti mempunyai kesamaan atau minimal pilih yang paling mendekati nilainya.

Misal diantaranya:
1.Teg. kerja maxs (volt) pin C-E.
2. Arus maxs Colektor DC konstan atau pulse.
3. Frekwensi kerja tv normal 16KHz.
jika frekw kerja tv 100KHz. sebaiknya pakai yang 32KHz.
4. Faktor penguatan arus rata-rata atau Hfe.
5. Tr dilengkapi dioda dumper atau tidak,(No/yes)

Contoh Tr.Horisontal antara lain ;
Code tr/ maxs.ce/ pulse/ frekw/ Hfe/ Dumper.

C2498/1500v/ 6-12A/32KHz/7/no.
C2499/1500v/ 6-12A/16KHz/7/yes.
C5296/1500v/ 8-26A/32KHz/5/yes.
C5967/1700v/20-40A/32KJz/7/yes.
C6090/1500v/10-25A/32KHz/6/yes.

D1878/1500v/ 5-20A/32KHz/ 7/yes.
D1879/1500v/ 6-20A/32KHz/ 7/yes.
D1880/1500v/ 8-30A/32KHz/ 7/yes.
D1884/1500v/ 5-20A/32KHz/ 7/no.
D1887/1500v/10-30A/32KHz/7/no.

Alternatif pengganti tr horisontal.dilengkapi D dumper:

C6090=C6092=TT2138=TT2222=J6810=D2499=C5149=C5296=5885.

D2498=D1878.

Alternatif pengganti tr horisontal.Non dumper:

C3207=C3468=C3469=C3249=C4019=BC459.

Berlanjut...sekian dulu postingannya.

Perbaikan speaker aktive polytron.

Speaker aktive Power Blazer polytron model PAS 07I seperti yang terlihat pada gambar dibawah, speaker ini mengalami kerusakan yang pertama pada rangkaian input audionya.

Gbr.1.Power Blazer polytron.

Perbaikan speaker aktive yang sering saya temui biasanya masalah pada penguat akhirnya seperti yang pernah saya ulas pada postingan sebelumnya di zenntronic:modifikasi speaker aktive.
Untuk speaker aktive pada postingan saya yang sebelumnya sebenarnya keusakan pada bagian ic penguat akhir tapi kemudian saya modifikasi karena permintaan sang empunya.

Untuk kali ini speaker polytron yang sedang saya tangani kerusakannya berbeda juga komponen yang digunakan juga berbeda,  speaker aktive polytron  ini yakni bermasalah pada bagian inputnya yang tidak bisa berfungsi karena disebabkan jalur dari socket rca ada yang short. Dan permasalahan lain yang kedua kerusakan pada transistor finalnya yakni TIP 41C. yang mempunyai data sheet SI-N 100v 6A 65W 3MHz.

Gbr.02 power blazer polytron.

Setelah tr final dan jalur input selesai penggantian dan perbaikan, saatnya dites dan speaker aktive polytron hasilnya sudah normal kembali,...sekarang tinggal nunggu hasil yang lain...hehehe.
Alhamdulillah.......kalau sudah rejeki tak akan kemana.

perbaikan Blander philips.

Blander philips dengan type HR 1741 diproduksi dari Holand ini mempunyai keluhan awal yaitu tidak bisa hidup sama sekali alias mati total.

Gbr.Blander philips

Setelah saya lakukan pemeriksaan ternyata safety switch atau switch pengaman dalam keadaan rusak,lihat pada gambar yang dilingkari warna kuning. Kemudian dilanjutkan dengan pengukuran bagian spullnya,weleh-weleh spull juga putus sebelah,lihat gambar yang ditandai warna merah.

Switch kemudian saya ganti dan spullnya saya coba sambung kembali. Setelah selesai saya coba tes dulu dalam keadaan terbuka atau belum terpasang pada bodynya. pengetesan seperti ini asal kita paham dan berhati-hati sebenarnya tidak masalah. Dalam pengetesan motor blender sudah kembali berputar serrrrrrrr!....hehehe...

Okelah berarti tidak masalah lagi pada gulungan atau spullnya, motornyapun saya rakit ketempatnya kembali,Baut-baut dikencangkan kembali dan blender siap untuk buat juice atau kue lagi...hehehe...

Gbr.02.Blander philips

Kemudian blender dicoba untuk buat juice alpukat kebetulan dikulkas masih ada 2 buah, selang beberapa menit juice pukatpun jadi dan siap di sruput...nyesssssss......hehe...
Alhamdulillah.....kalau rejeki tak akan kemana.

Perbaikan kipas angin

Kipas model A (misal)

Atau model B (misal)

Pada dasarnya (definisi)kipas angin adalah energi listrik yang diubah menjadi energi gerak, pada sebuah kipas angin listrik ada yang namanya motor penggerak atau kita kenal dengan sebutan motor listrik.

yang ciri-cirinya mudah kita kenali yaitu yang ada gulungan kawat emailnya.

atau ciri lain sebuah motor kipas yaitu yang porosnya atau as terpasang baling-baling kipas, itulah motor listrik yang dimaksud dimana terjadinya proses perubahan energi listrik menjadi energi gerak.

Sumber tegangan listrik arus AC (bolak-balik) mengalir melalui kawat email yang digulung atau dililitkan pada (kern)yang terbuat dari besi lunak sehingga terjadilah induksi yang menimbulkan magnet pada kumparan kern tersebut.

 magnet yg mempunyai gaya tolak menolak antàra kutub satu dengan yang lainya sehingga menjadi daya putar secara periodik.

daya putar itulah yang dimanfaatkan untuk menyedot atau meniup angin dengan dipasang baling-baling kipas pada as atau porosnya, untuk menyedot atau meniup sesuai kebutuhannya.

Model-model kipas angin bermacam-macam diantaranya yang sering kita jumpai pada rumah tangga adalah kebanyakan untuk pendorong atau peniup angin.

itulah ulasan singkat mengenai kipas angin.

..seperti contoh kipas yang sedang saya tangani ini jenis peniup angin bertegangan AC.220 V. kipas ini mengalami kerusakan pada spul (gulungan)nya.

Pada posting sebelumnya saya pernah membahas zenntronic:perbaikan kipas angin cosmos.

  Setelah perbaikan spul kipas selesai kedua kipas model diatas sudah berfungsi kembali.

wah....nggak jadi dirongsokin nih...hehehe..

 Alhamndulillah.......

Kalau sudah rejeki tak akan kemana.

ganti motor spin mesin cuci tidak awet.

Mengganti motor spin atau pengering pada mesin cuci dua tabung tidak awet atau baru beberapa bulan yang lalu sudah rusak lagi.

gambar spull motor spin

Gejala awal kerusakan adalah akibat terkena air atau tetesan air yang keluar dari karet water siel yang sudah mulai aus dan tidak fleksibel lagi,
Pada posting sebelumnya saya pernah membahas mengenai zenntronic:perbaikan mesin cuci dua tabung. yang juga kerusakan pada bagian motor spin atau pengeringnya. Kali ini saya membahas kerusakan yang diakibatkan oleh komponen lain yaitu water siel yang sudah aus mengakibatkan motor spin rusak pada spullnya.

gambar water siel

Jika water siel ini sudah aus maka air dari proses pengeringan sebagian ada yang mengalir lewat sela-sela yang aus lalu masuk kedalam motor karena posisi motor ini terkait satu As tepat dibawahnya.Sehingga mengakibatkan motor spin konslet atau rusak. Oleh karena itu ada baiknya jika mengganti motor sekalian mengganti water siel biar aman.
Karena kerusakan yang terjadi pada motor spin itu bisa disebabkan faktor-faktor dari luar motor,maupun dalam motor itu sendiri.
Mesin cuci yang mengalami perbaikan dua kali dalam tiga bulan waktu itu, kini sudah 5 bulan lewat belum ada kabar...boleh jadi sudah lupa sama kita...hehehe..
Yah...sedikit ilmu yang bisa berguna mungkin akan kebih baik,meremehkan suatu hal yang kecil dan dianggap sepele ternyata bisa juga berakibat fatal. mungkin memang benar adanya pengalaman adalah guru yang paling baik.

Walaupun datang yang kedua kalinya selang tiga bulanan dari yang pertama, empunya mesin masih menghargai uasaha saya untuk memperbaiki mesinya itu.
Alhamdulillah......memang kalau sudah rejeki tak akan kemana.

Cara memasang mesin tv cina pada tabung tv 20 inch.

Secara garis besarnya semua mesin tv CRT atau tabung, sitim kerjanya sama , ada bagian power suply, bagian horisontal, vertikal, flay back, dan lainnya. Yang membedakan type ic program atau type-type komponen yang digunakan sesuai kebutuhanya.

Mengganti dengan mesin cina sebenarnya bagi saya adalah langkah terakhir  jika mesin aslinya tidak bisa dipertahankan karena beberapa faktor diantaranya kerusakan chasis yang parah, ketiadaan suku cadang dan alternatif penggantinya dan faktor lain yang memaksa. Yang akan saya bahas ini saya ambil contoh dari mesin tv yang bermerk W Com, untuk tv crt 14 sampai 21 inch.

Kalau beli mesin seperti diatas biasanya disertakan; intruksi manualnya atau panduan pemasangannya, socket antena, rca AV, kabel defleksi yoke, dan remot control.

 Untuk panduanya hanya tersaji dalam bahasa inggris saja. Mungkin bagi yang kerepotan dengan bahasanya , memakai cara dibawah ini juga bisa dalam bahasa yang kita kenal sehari-hari.

setelah pemasangan dipastikan dengan benar untuk instalasi power suplay dan yang lainnya, juga yang perlu hati-hati dalam pemasangan kabel kedefleksi yoke. pasang socket ketempatnya disitu biasanya hanya ada 3 buah kabel ,pisahkan kabel nomer 1dan 2  lalu pasang ke defleksi yoke pada terminal bagian dalam. Kemudian sisanya tinggal satu lagi yang nomer 3, pasang ke defleksi yoke bagian luar. Setelah ketiganya terpasang ambil satu lagi kabel warna merah yang ujungnya terdapat socket yang nanti akan dipasang ke pin cushion pilihan lebar yang terletak dekat flayback untuk pilihan kelebaran gambar kanan kiri. Atau mudahnya kabel 1dan2 pasang kebagian dalam. Kabel 3dan4 kebagian luar atau jika kita dibelakangi tv maka terminal yang terdekat kekita anggap itu bagian luar.

Jika gambar pada layar terbalik tukar kabel sesuai pasangannya, misal 1dan2 tukar posisi, atau bisa juga kabel 3dan4 yang tukar posisi. Jangan sampai tertukar lain pasangan vertikal dan horisontal. Pemasangan yang tidak benar bisa mengakibatkan ic vertikal rusak atau jebol.

Untuk lebar gambar jika pilihan sudah maksimal tapi gambar masih kurang lebar sekitar 1-2 cm saja.coba masuk servise mode atur H size. Jika pengaturan sudah maksimal tapi masih kurang lebar juga. Ada alternatif yang pertama paralel capasitor pada colektor tr.horisontal naikkan sedikit demi sedikit tapi dengan cara pertama ini membuat teg heater turun dan tr horisontal cepat panas berdasarkan yang saya alami sendiri.

atau cara yang kedua dengan melilitkan kabel defleksi yang warna merah ke ferit flayback. Coba beberapa lilit dulu jika arah benar maka akan bertambah lebar jika arah kebalik maka akan sebaliknya. Sesuaikan jumlah lilitan menurut kebutuhan.

(1) Masuk service mode:

Atur waktu timer ke 30 detik. Atur volume tv ke 0 lalu tekan dan tahan vol- ditv, dengan disusul menekan tombol display sekali diremot.

Setelah masuk servise mode sebaiknya sebelum merubah nilai catat dulu data awal sebelum perubahan untuk arsip.

Posting sekian dulu..

Mesin tv saya pasang pada tabung yang ngganggur tidak ada mesinnya yang ditawari oleh tetangga satu blok. Setelah tv kembali bisa distel tv pun ada yang melamar dengan mas kawin Rp.350.000, dibayar tunai,....hehehe...

Nggak  apa-apalah sama kawan , biar barang juga tidak numpuk yang bisa dilipat ya dilipat saja.

 Alhamdulillah...........kalau rejeki tak kemana.

perbaikan tv polytron L'SiDi.

Pagi-pagi bangun dari tidur disambut kedatangan tamu yang membawa tv L SiDinya dengan type PS62UM70SB. keluhanya tv tidak bisa hidup.

Sebelum tindakan lebih lanjut tv saya test dulu memang tidak mau hidup, kemudian saya lanjutkan membuka tutup belakang tv dan pemeriksaan mulai saya lakukan, pertama dari kabel power sampai ke power suply pada main board, dari sini tertangkap satu kerusakan yaitu pada swicth power on-off pada bagian body samping tv sebelah kiri dalam keadaan rusak. langsung saja saya ambil stock dan ganti dengan switch yang baru,setelah selesai tv saya coba dulu mudah-mudahan hanya ini saja permasalahanya tv ini tidak bisa hidup,..batinku.
Sambil berharap yang mudah-mudah saja,..hehehe...

Tv polytron L sidi ini kemudian saya tes...alhasil tv bisa hidup tetapi layar membuka dengan atas bawahnya tidak bisa full, wah..ini vertikalnya bermasalah, setelah ubek-ubek area vertikal dari voltage input,pum up,sampai out tidak luput juga defleksi sampai diperiksa,sebagian oke-oke saja,..aku rapopo..juve bilang,..hehehe..
yang lain sendiri pada teg.output dari ic vertikal yang seharusnya berbanding setengah dari input tidak bisa dipenuhi oleh ic vertikal 78141. Tidak mau berlama-lama terlena dalam area vertikal langsung ganti saja kebetulan stock dilaci juga masih cukup banyak.

Penggantian ic sudah kelar tinggal test tv kembali. Saya colokkan steaker ke stop kontak mak...clep!, switch ke on mak...klik, sentuh tombol trigger (p-) mak...ndhut!,..Craaak!. Layar hidup dan membuka full tidak menciut lagi.

Tv polytron Lsidi type PS62UM70SB ini sudah cantik lagi secantik yang terlihat pada acara saat itu,..hehehe....

Alhamdulillah.........kalau sudah rejeki memang tak akan kemana.

service tv digitec sumo

Ada tv digitec sumo typenya DM-2040.DAW. tv ini sebenarnya statusnya telah ditelantarkan sama pemiliknya alias dibiarkan begitu saja tergeletak disamping rumahnya,awalnya hanya iseng ingin memanfaatkan tabung CRT nya kalau-kalau masih bisa , yah..namanya saja barang afkir menurut mantan empunya tv ini. Setelah dibawa kerumah untuk diperiksa, ternyata tabung crt masih oke, mesin terlihat sangat kotor dan berdebu juga sebagian sudah berkarat.

 Lalu tv coba dibersihkah dulu terlihatlah tulisan type komponen yang dipakai yakni ic croma tda 8361, ic program M3721-1M2-503SP. ic vert.tda 3653.C, setelahnya itu dicoba dengan dengan memasang kabel power kejala-jala PLN. mak...clep!, lalu coba distart mak..klik!, ternyata tv masih bisa respon mak..ndhut!, dibarengi suara mak..crrrrrrrrrttt!....  pada flaybacknya teg. tingginya nyembur keluar kesegala arah pada karet cop fbt bagian atas tabung. Analisa pertama kemungkinan FBT sudah tidak normal atau benar-benar rusak.

 Kelihatannya tv ini mesinnya masih bisa juga di perbaiki,...batinku.

Lalu mesinpun saya periksa juga ceck sana sini ternyata banyak juga kaki-kaki komponen yang sudah berkarat terutama pada bagian power suply-nya(dilingkari warna hijau). Fbt dengan type FCM 2015 HE.juga sudah rusak saya cabut dari tempatnya ternyata saya tidak ada stock dan terpaksa dimodif dengan merk lain 154-177B dengan menyesuaikan pin-nya (dilingkari warna kuning).

Dilanjutkan penggantian elco-elco lokasi ic croma yang aus dan kakinya berkarat. Setelah penyolderan ulang dan penggantian komponen- komponen tersebut tv sekarang saatnya dites kembali. Dan tv yang tadinya ditelantarkan ini dengan sedikit polesan yakni mengganti FBT, elco,dan dua buah speaker, sekarang tv digitec ini tampak lebih cantik bisa dilihat dan normal kembali,..yang jelas tv ini jadi berharga kembali.

Tv jadi cantik seperti yang terlihat pada gambar diatas,...hehehe...

Alhamdulillah....kalau rejeki memang tak kemana.

Perbaikan mesin cuci dua tabung.

Mesin cuci dua tabung panasonic dengan type NA-W60B. seperti yang terlihat pada gambar dibawah ini:

Mesin cuci ini kerusakannya yaitu pada bagian proses pengeringanya(spin) , atau tepatnya kerusakan pada motor pengeringnya, mesin ini sebenarnya masih bisa digunakan untuk mencuci tapi tidak bisa mengeringkan atau spin-nya tidak bisa digunakan akibat motor listriknya mengalami kerusakan.

Saya buka tutup belakang mesin untuk melepas motor listriknya, setelah melepas langsung saya periksa dengan avometer  pada jalur spull nya atau gulungannya. Setelah memastikan bahwa spull nya yang rusak atau putus, lalu periksa lebih lanjut kalau-kalau masih bisa disambung atau diperbaiki lagi.
..tapi saya belum beruntung kali ini ternyata putusnya spull tadi akibat terjadi short atau konslet yang mengakibatkan lapisan kawat email sekitarnya gosong dan rusak, maka mau tidak mau harus melilit ulang dengan kawat yang baru, kalau memilih mengganti motornya satu set yang tinggal pasang sebenarnya juga bisa, ya tentunya dengan modal yang lebih pula.

tergantung mau pilih yang mana , yang tentunya atas persetujuan empunya mesin yang diperbaiki.

..Luncuran ketoko terdekat dikotaku untuk mendapatkan beberapa Ons saja kawat email untuk mengganti spull motor pengering yang rusak tadi.

Setelah kembali dari luncuran dan membawa oleh-oleh yang dicari tadi langsung lanjutkan perbaikan , sekalian capeknya batinku .
Setelah selesai proses perbaikan langsung dicoba dan motor listrik pengering sekarang sudah normal kembali.
Dan empunya datang untuk melihat sekalian mengambil setelah sebelumnya saya beritahu melalui SMS.  ...sang empunya mesin sudah senyum-senyum kembali, berbeda saat kemarin waktu beliau mengantar mesinnya kerumah.
Saya jadi GR nih,...ada apa dibalik senyumannya.....hehehe...

Alhamdulillah............kalau sudah rejeki tak akan kemana.

Perbaikan tv LG ultra slim.

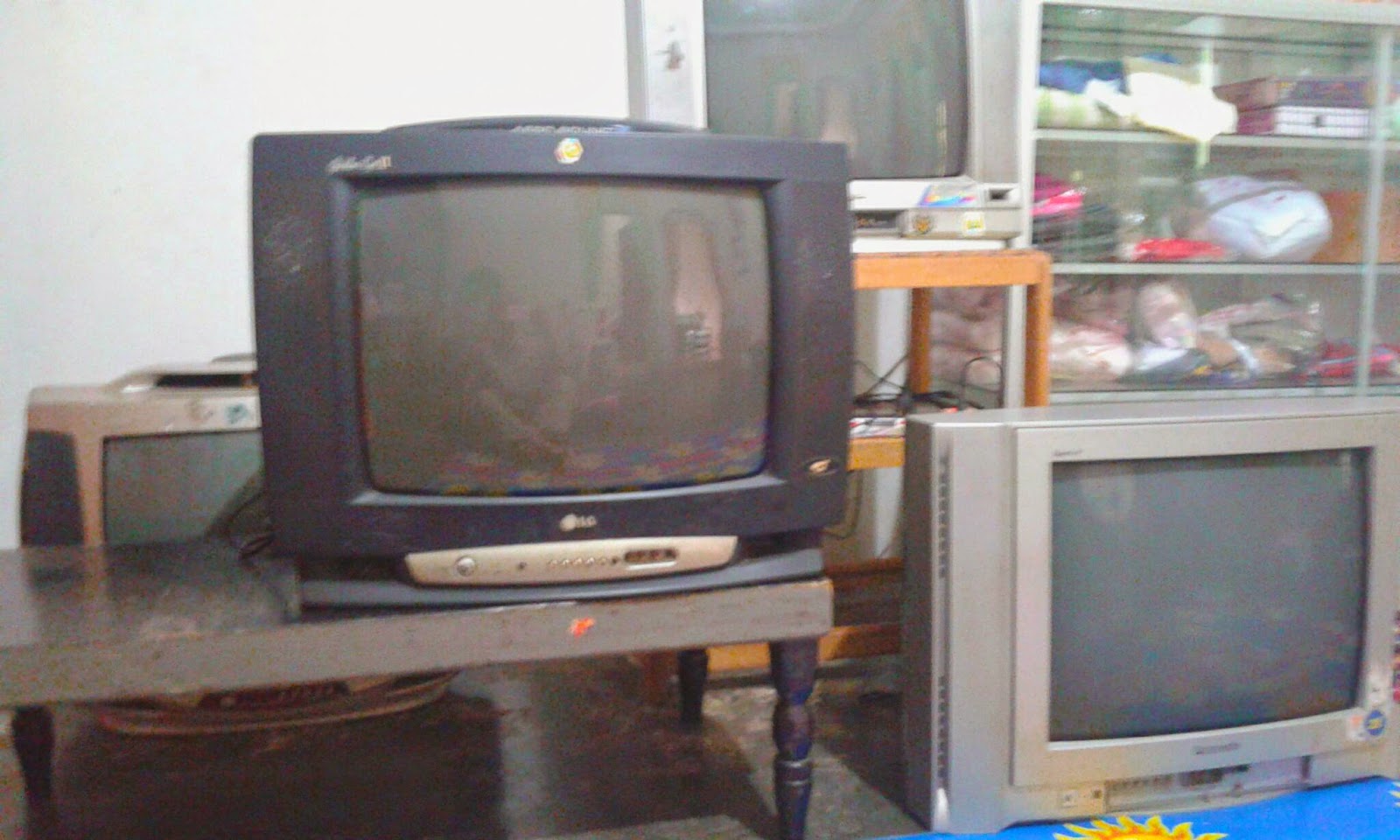

    Tv LG ultra slim diantar oleh temanku yang kebetulan seprofesi, dibawa kemeja kerjaku hanya bagian mesin saja  yaitu seperti yang terlihat pada gambar dibawah ini:

    Untuk STR tv ini memakai W 6554.A  ic croma lv 76211  hor.ST 1510 fx. Dan ic vert.LA 78141.

  Kerusakan tv ini gejala awalnya yakni; jika dihidupkan lampu led standby nyala terang, ketika distart tombol (ch+) led bereaksi menjadi redup.
Ini menandakan ada respon,
akan tetapi sekian detik kembali lagi ke standby dan led pun nyala terang kembali,  wah..protek nih,....batinku.
    Pertandinganpun saya mulai gocek sana dan sini sambil mencari selah untuk memasukkan bola ke gawang...hehehe. sembari lihat bola ditv kebetulan tim favorit lagi maen.
... sebelum memeriksa komponen yang rusak pertama solder ulang dulu area yang dicurigai kendor atau pecah timahnya, lalu melumpuhkan dulu proteknya dan mesin tv dicoba lagi sekarang sudah nggak balik ke standby lagi,...tapi lagi-lagi layar belum mau hidup , heater juga belum nyala.



 Jika menemui kasus seperti ini memang tidak sedikit yang merasa pusing, juga ada yang gagal bayaran.

  cek sana dan sini komponen yang rusak saya masukkan ke tong sampah...hehe.
    E.ee..e..hampir lupa saya buat catatan apa yang saya masukkan ke tong sampah tadi?...ternyata sebuah ic horisontal (ST 1510 FX),capasitor pada hor. dan potongan kawat jumperan dari kaki tengah tr.Q16/c.5343.
dan penggantian komponen yang rusak.

  Sebelum melanjutkan pertandingan lagi tv saya tes dulu untuk melihat reaksinya dan colokkan pcb CRT ke tempatnya mak...clep!,
kop flayback pasang mak..krep!,
start ( ch+ ) mak..klik!,..seirama dengan redupnya led tv ada respon mak...ndhut!,...tapi kok filamen heater tidak nyala lagi.

Weleh-weleh... ternyata mak..Byarr! ku tertunda iki. hehehe..."ndhasku ora gatel kok yo tak kukur-kukur iki" ...tambahan bonus rupanya.
Lanjutkan..!! batinku, ... bonus nih..

..fillingku main lagi terpaksa periksa bagian horisontal out ternyata tidak ada teg.alias nol. setelah memeriksa dan mengganti yang rusak(C.405)selesai, sekarang saatnya tes lagi...nih,
Mak..Clep!..Klik!...Ndutt!..disusul suara mak..Craaak!,...terus mak...Byaaaarr!
Naaahhh...begini kan enak.

 Nggak tahu kenapa berhari-hari dibiarkan begitu saja setelah di pegang lagi akhirnya mak byaaarr juga , langsung hubungi temanku tadi saya sambil bilang; nasi kotaknya siap dikirim...e...e...salah ngomong lagi, apa karena waktu itu perutku lagi laper kale' buru-buru tak ralat , maaf..ini mas.. mesin tv nya sudah bisa diambil, sambungku........hehehe...

Alhamdulillah.......kalau sudah rejeki tak akan kemana.
